この記事は Kubernetes道場 Advent Calendar 2018 9日目の記事です。

今回はServiceについて。

Serviceについて

ServiceはPodへの接続を解決してくれる抽象的なオブジェクトだ。端的にはSelectorで選択したPodをUpstreamとしたLBだ。

Serviceには4つの種類がある。

  • ClusterIP
  • NodePort
  • LoadBalancer
  • ExternalName

それぞれ見ていこう。

ClusterIP

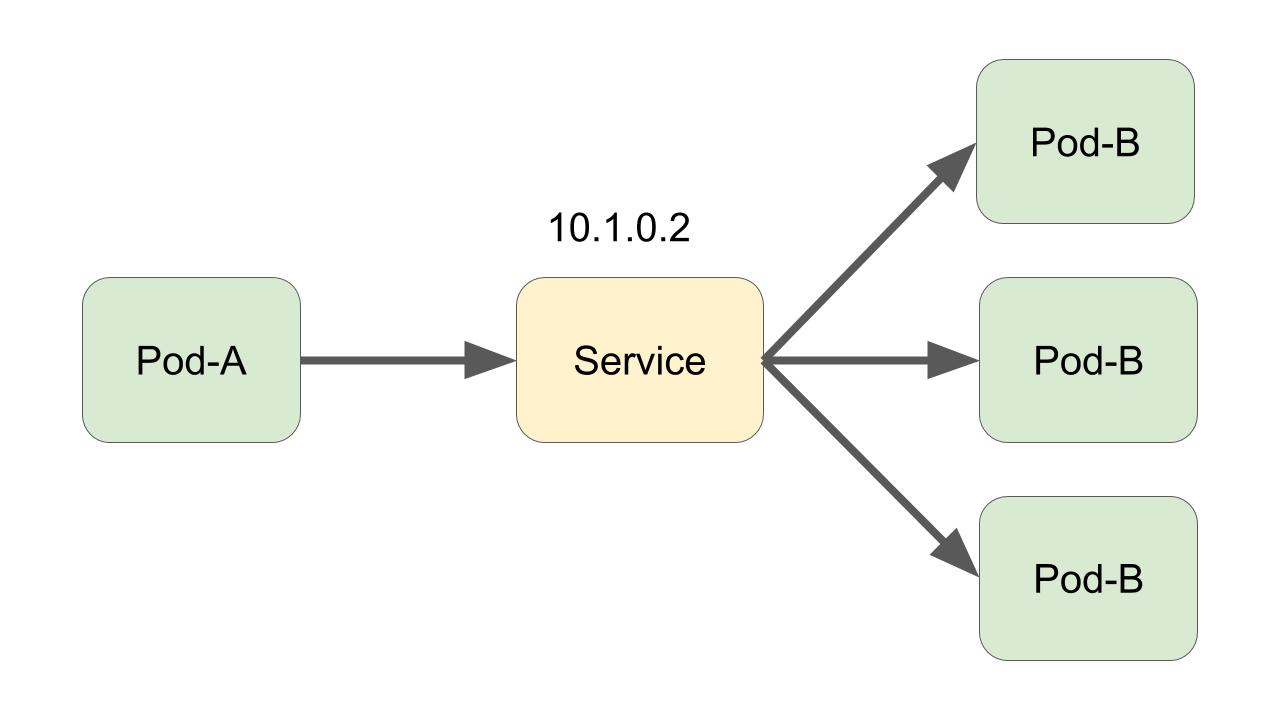

ClusterIPはKubernetes内での通信で利用する。クラスタ内でIPアドレスが払い出され、それを利用してPod間で通信を行う。

ClusterIPの設定について

clusterIP

clusterIP にIPアドレスを指定することで指定されたIPアドレスでServiceが作成される。

空文字や指定しなかった場合、ランダムでClusterIPが選択・設定される。

None を指定するとHeadless Serviceを作成することができる。これについては後で解説する。

ports

ports にServiceでのポートの転送設定を配列で指定する。

  • name : ポートの名前を指定する。DNS_LABEL に従っている必要があり、Service定義内でユニークである必要がある。また、1つ以上のポートを指定する場合 name が指定必須になる。
  • port : ServiceでExposeするポートを指定する。
  • targetPort : Serviceで転送する先のポートを指定する。またはPod内で定義されているNamedPortを指定する。指定されなかった場合、 port で指定されたポートを利用する。
  • protocol : port で使用するプロトコルを指定する。 TCP / UDP / SCTP を指定できる。デフォルトは TCP

以下が指定の例だ。

1
2
3
4
5
ports:
- name: http
  port: 80
  targetPort: 8080
  protocol: TCP

selector

Label SelectorでトラフィックをルーティングするPodを選択する。

ここで指定するLabel SelectorはDeploymentやReplicaSetで使用したものとは少し違う。ServiceのLabel Selectorは単純で matchLabels の指定方法を matchLabels を抜いた状態で記述する。

以下が指定の例だ。

1
2
3
selector:
  app: nginx
  tier: frontend

type

Serviceの種類を指定する。

  • clusterIP
  • nodePort
  • loadBalancer
  • externalName

上記の4つの中から選択し、指定する。

publishNotReadyAddresses

publishNotReadyAddresses をTrueにすると、ReadyになってないPodのアドレスも公開するようになる。デフォルトはFalse。

sessionAffinity

セッションアフィニティーを有効にするかを指定する。 ClientIPNone から選択する。デフォルトは None だ。

セッションアフィニティーについての設定をする際は sessionAffinityConfig に指定する。 詳細はこちら

例は以下の通りだ。

1
2
3
4
sessionAffinity: ClientIP
sessionAffinityConfig:
  clientIP:
    timeoutSeconds: 3600

NodePort

NodePortはKubernetesのNodeのランダムなポートを使用して外部のサーバーからの疎通性を取ってくれる。 その後はClusterIPのServiceと同様だ。

NodePortの設定について

externalIPs

NodePortで公開する際のNodeのIPアドレスをリストで指定する。

externalTrafficPolicy

外部からのトラフィックの処理の仕方を指定する。 LocalCluster が指定できる。

  • Local : Nodeでトラフィックを受けたあとに別Nodeへのホップを無効にする。トラフィックの処理が偏る可能性がある。
  • Cluster : Nodeでトラフィックを受けたあとに別Nodeへのホップを有効にする。別のNodeへホップを許可することでトラフィック処理を分散できる。

デフォルトは Cluster だ。

LoadBalancer

LoadBalancerはNodePortのServiceを作成した上で、さらに外部のLoadBalanerを作成し、LoadBalancerのUpstreamとしてNodePortで疎通性を取っているポートへ転送するよう設定してくれる。

実は、 ClusterIP / NodePort / LoadBalancer はそれぞれ拡張されている形で実装されている。

LoadBalancerの設定について

healthCheckNodePort

ヘルスチェック用のNodePortを指定することができる。指定しなかった場合はKubernetesが提供しているAPIが使用され設定される。

このフィールドは typeLoadBalancer でかつ externalTrafficPolicyLocal の際にのみ有効になる。

loadBalancerIP

LoadBalancerで取得するIPアドレスを指定できる。サポートされていないKubernetesクラスタでは無視される。

loadBalancerSourceRanges

LoadBalancerへアクセスできるIPアドレスのレンジを指定できる。サポートされていないKubernetesクラスタでは無視される。

ExternalName

ExternalNameはこれまでのServiceとは違う。ExternalNameは外部のサービスに対してのエイリアス(別名)を作成できる。

このExternalNameの機能はKubernetesにDNSコンポーネントが導入されている必要がある。

ExternalNameの設定について

externalName

外部へ参照するための名前を指定する。RFC-1123 hostnameに従っている必要がある。

Service作成してみる

Serviceを作成する、前に。Serviceがトラフィックを転送する先のDeployment(Pod)を作成しましょう。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80

上記のManifestを適用しよう。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
$ kubectl apply -f deploy.yaml
deployment.apps "nginx" created
$ kubectl get deploy
NAME      DESIRED   CURRENT   UP-TO-DATE   AVAILABLE   AGE
nginx     3         3         3            3           13s
$ kubectl get po
NAME                     READY     STATUS    RESTARTS   AGE
nginx-7db75b8b78-4wfgd   1/1       Running   0          16s
nginx-7db75b8b78-dfc5t   1/1       Running   0          16s
nginx-7db75b8b78-pmk4p   1/1       Running   0          16s

Podができました。このPodにルーティングするServiceを作成してみましょう。

1
2
3
4
5
6
7
8
9
apiVersion: v1
kind: Service
metadata:
  name: nginx
spec:
  selector:
    app: nginx
  ports:
  - port: 80

上記のManifestを適用してServiceを作成する。

1
2
$ kubectl apply -f svc.yaml
service "nginx" created

Serviceを取得するにはserviceと指定するか、短縮形のsvcを指定する。

1
2
3
4
$ kubectl get svc
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP   15m
nginx        ClusterIP   10.107.90.221   <none>        80/TCP    1m

また、allを指定すると

  • Deployment
  • ReplicaSet
  • Pod
  • Service

を取得できる。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
$ kubectl get all
NAME                     READY     STATUS    RESTARTS   AGE
nginx-7db75b8b78-4wfgd   1/1       Running   0          5m
nginx-7db75b8b78-dfc5t   1/1       Running   0          5m
nginx-7db75b8b78-pmk4p   1/1       Running   0          5m

NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP   16m
nginx        ClusterIP   10.107.90.221   <none>        80/TCP    2m

NAME      DESIRED   CURRENT   UP-TO-DATE   AVAILABLE   AGE
nginx     3         3         3            3           5m

NAME               DESIRED   CURRENT   READY     AGE
nginx-7db75b8b78   3         3         3         5m

ついでにNodePortのServiceも作成してみよう。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
apiVersion: v1
kind: Service
metadata:
  name: nginx-np
spec:
  selector:
    app: nginx
  ports:
  - port: 80
  type: NodePort

上記のManifestを適用する。

1
2
3
4
5
6
7
$ kubectl apply -f svc-np.yaml
service "nginx-np" created
$ kubectl get svc
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP        18m
nginx        ClusterIP   10.107.90.221   <none>        80/TCP         4m
nginx-np     NodePort    10.102.99.100   <none>        80:32109/TCP   34s

ここでNodePortとして利用されているポートは 32109 となっている。

更にLoadBalancerも作成してみよう、といきたいところだが。 実はminikubeではLoadBalancerはサポートされていない。なので試したい方はGKEなどのマネージドサービスのKubernetesを試してみてほしい。

さて、次に作成したServiceを使用してみよう。

Serviceの使用方法

接続元のPodを作ってみましょう。 kubectl run コマンドを使うと簡単にDeploymentを作成することができる。

また、 --rm オプションを使用することでコンテナが終了した際にDeploymentも削除してくれる。

以下のコマンドを実行してAlpineイメージのコンテナを起動してみよう。

1
2
3
$ kubectl run alpine -it --rm --image alpine -- ash
If you don't see a command prompt, try pressing enter.
/ #

さて、Serviceには2つの利用方法がある。環境変数を利用する方法とDNSを利用する方法だ。

環境変数を利用したServiceへの接続

Alpineコンテナでenvコマンドを実行してみよう。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
/ # env
NGINX_NP_SERVICE_HOST=10.102.99.100
KUBERNETES_PORT=tcp://10.96.0.1:443
KUBERNETES_SERVICE_PORT=443
HOSTNAME=alpine-7bd47f56bc-wjhlr
SHLVL=1
HOME=/root
NGINX_PORT_80_TCP=tcp://10.107.90.221:80
NGINX_NP_PORT=tcp://10.102.99.100:80
NGINX_NP_SERVICE_PORT=80
NGINX_NP_PORT_80_TCP_ADDR=10.102.99.100
NGINX_NP_PORT_80_TCP_PORT=80
TERM=xterm
NGINX_NP_PORT_80_TCP_PROTO=tcp
KUBERNETES_PORT_443_TCP_ADDR=10.96.0.1
PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin
NGINX_SERVICE_HOST=10.107.90.221
KUBERNETES_PORT_443_TCP_PORT=443
KUBERNETES_PORT_443_TCP_PROTO=tcp
NGINX_NP_PORT_80_TCP=tcp://10.102.99.100:80
NGINX_SERVICE_PORT=80
NGINX_PORT=tcp://10.107.90.221:80
KUBERNETES_SERVICE_PORT_HTTPS=443
KUBERNETES_PORT_443_TCP=tcp://10.96.0.1:443
KUBERNETES_SERVICE_HOST=10.96.0.1
PWD=/
NGINX_PORT_80_TCP_ADDR=10.107.90.221
NGINX_PORT_80_TCP_PORT=80
NGINX_PORT_80_TCP_PROTO=tcp

環境変数にServiceの情報がセットされている。これを利用してServiceへ接続することができる。環境変数で格納されているものは以下のようなものがある。

  • {svc-name}_SERVICE_HOST : ServiceのIPアドレス
  • {svc-name}_PORT : ServiceのURL表記
  • {svc-name}_SERVICE_PORT_{port-name} : Serviceのポート番号
  • {svc-name}_PORT_{port-num}_TCP_ADDR : ServiceのIPアドレス
  • {svc-name}_PORT_{port-num}_TCP_PORT : Serviceのポート番号
  • {svc-name}_PORT_{port-num}_TCP_PROTO : Serviceのプロトコル
  • {svc-name}_PORT_{port-num}_TCP : ServiceのURL表記

この情報を使って wget でアクセスしてみよう。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
/ # wget -O - $NGINX_SERVICE_HOST
Connecting to 10.107.90.221 (10.107.90.221:80)
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
    body {
        width: 35em;
        margin: 0 auto;
        font-family: Tahoma, Verdana, Arial, sans-serif;
    }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>
-                    100% |********************************************|   612   0:00:00 ETA

Serviceを使用してPodのnginxにアクセスすることができた。

DNSを利用したServiceへの接続

KubernetesにDNSコンポーネントが導入されている場合、Service名を問い合わせるとServiceのIPアドレスを返してくれる。

確認してみよう。

1
2
3
4
5
/ # nslookup nginx
nslookup: can't resolve '(null)': Name does not resolve

Name:      nginx
Address 1: 10.107.90.221 nginx.default.svc.cluster.local

nginx で問い合わせたら 10.107.90.221 というIPアドレスを返してくれていることがわかる。 nginx で名前引きができているのでこれを使ってwgetでアクセスしてみよう。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
/ # wget -O - nginx
Connecting to nginx (10.107.90.221:80)
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
    body {
        width: 35em;
        margin: 0 auto;
        font-family: Tahoma, Verdana, Arial, sans-serif;
    }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>
-                    100% |********************************************|   612   0:00:00 ETA

Service名でアクセスすることができた。

minikubeでのNodePortへのアクセス

先程確認したが、Serviceを取得してNodePortのポート番号が取得できていた。

1
2
3
$ kubectl get svc/nginx-np
NAME       TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
nginx-np   NodePort   10.102.99.100   <none>        80:32109/TCP   34m

このポート番号でアクセスすればnginxの画面が表示できる。minikubeでは minikube service というコマンドにService名を渡すとNodePortで公開されているServiceのURLを組み立てて表示してくれる。

1
2
$ minikube service nginx-np --url
http://192.168.99.100:32109

このコマンドを実行して表示されたURLに接続すると、nginxの画面が表示されたはずだ。これはServiceのNodePortを使用してPodのコンテナに接続している。

また、 --url を指定せずに実行すると可能な場合はブラウザを起動し表示してくれる。

Headless Service

Serviceには少し特殊な使い方ができる。それはHeadless Serviceというもので、 clusterIPNone を指定することで作成することができる。

作成してみよう。

1
2
3
4
5
6
7
8
apiVersion: v1
kind: Service
metadata:
  name: nginx-headless
spec:
  selector:
    app: nginx
  clusterIP: None

上記のManifestを適用してみる。

1
2
3
4
5
$ kubectl apply -f svc-headless.yaml
service "nginx-headless" created
$ kubectl get svc/nginx-headless
NAME             TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
nginx-headless   ClusterIP   None         <none>        <none>    11s

Cluster IPがNoneで作成されていることがわかる。

このHeadless Serviceの使い方はDNSを引いてみるとわかる。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
$ kubectl run alpine -it --rm --image alpine -- ash
If you don't see a command prompt, try pressing enter.
/ # nslookup nginx-headless
Server:         10.96.0.10
Address:        10.96.0.10#53

Name:   nginx-headless.default.svc.cluster.local
Address: 172.17.0.3
Name:   nginx-headless.default.svc.cluster.local
Address: 172.17.0.2
Name:   nginx-headless.default.svc.cluster.local
Address: 172.17.0.6

このようにHeadless Serviceは名前引きすると直接Podのアドレスを返してくれるようになる。

これでPod内から別のPodの数、IPアドレスの状況を知ることができる。また、 publishNotReadyAddresses を調整してReadyじゃないPodを表示に含めることもできる。


というわけで今回はここまで。

次回はLivenessProbe / ReadinessProbeについて見ていこう。

それでは。
